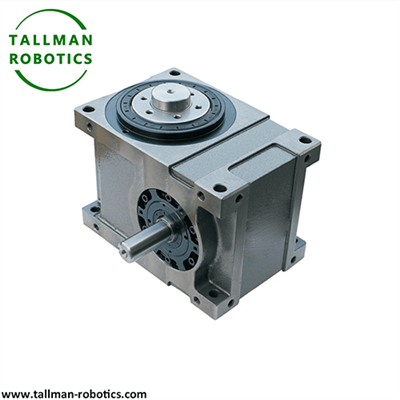

Tha DS Cam Indexer na mhodail sònraichte de chlàr-amais cam, mar as trice a’ toirt iomradh air inneal clàr-amais cam a bhios a’ cleachdadh structar Double Stop. Is e am prìomh fheart aige dà stad toraidh a choileanadh taobh a-staigh aon chearcall cuairteachaidh shailean cuir a-steach, air a dhealbhadh gu sònraichte airson suidheachaidhean fèin-ghluasaid a dh’ fheumas gluasad eadar-amail àrd tricead, ag adhartachadh èifeachdas cinneasachaidh gu mòr.
Tha DS Cam Indexer na sheòrsa de dhràibhear clàr-amais cam toraidh shaft, a bhuineas don roinn splitter cam axial. Tha DS Cam Indexer na inneal gluasad eadar-amail àrd agus fìor earbsach as urrainn obrachadh leantainneach uidheamachd fèin-ghluasadach a thionndadh gu gluasad ceum air cheum. Tha e an urra ris an uidheamachadh fuaigheil eadar an cam agus an rolair snàthad, agus ag ath-aithris an tar-chuir air feadh an lùb cam ro-shuidhichte. Bidh e a’ toirt a-steach draibhidh rothlach leantainneach agus a’ toirt a-mach cuairteachadh eadar-amail, gluasad no gluasad togail.
Mar shealgtoradhcamclàr-amais, Tha na feartan a leanas aig DS Cam Indexer:
Modh toraidh: Mar as trice toradh tro chas, faodaidh e a bhith ceangailte gu dìreach ri couplings, clàran-tionndaidh, còmhdach flange, msaa, no ceangailte gu neo-dhìreach ri sprockets, cuibhlichean sioncronaich, gèaraichean, msaa, ga dhèanamh furasta ceangal a dhèanamh le diofar shiostaman tar-chuir uidheamachd.
Comas luchdaidh: Comasach air seasamh ri cuid de luchdan radial is axial, is urrainn dhaibh coinneachadh ri diofar riatanasan luchdan a rèir diofar shònrachaidhean agus mhodalan, a tha freagarrach airson amannan a dh’ fheumas torque mòr a thoirt seachad.
Cruinneas suidheachaidh: Le mionaideachd roinneadh àrd, faodaidh e smachd gluasad eadar-amail mionaideach a choileanadh agus coinneachadh ri riatanasan pròiseasan toraidh fèin-ghluasadach leithid pacadh agus co-chruinneachadh a dh ’fheumas cruinneas suidheachaidh àrd.
Stad dùbailte: Rè cuairteachadh 360 ceum den chrann cuir a-steach, bidh an cas toraidh a’ crìochnachadh dà ghnìomh clàr-amais agus dà stad (chan eil ach aon stad aig modalan traidiseanta).
Seòrsa camara DSclàr-amaisa’ cur slighe cam ioma-fhillte air bunait an structair thraidiseanta:
1). uachdar cam dùbailte:
Bidh am prìomh chamara a’ cumail smachd air a’ chiad chlàr-amais, agus bidh an cam taiceil a’ cumail smachd air an dàrna clàr-amais, a’ sioncronadh agus a’ co-òrdanachadh a’ ghluasaid.
2). Neartaich an siostam giùlain:
Gabh ri giùlan tar-rolair no giùlan conaltraidh ceàrnach sreath dùbailte gus seasamh ri luchdan dà-thaobhach.
3). Co-chruinneachadh rolair àrd mionaideachd:
Ioma sheata de rolairean stàilinn quenched gus dèanamh cinnteach à cruinneas suidheachadh dà roinn (taobh a-staigh ± 30 arcsec).
Tha prionnsapal obrach DS Cam Indexer stèidhichte air inneal cam a dh’ atharraicheas gluasad gluasadach leantainneach an cuir a-steach gu gluasad gluasadach eadar-amail den chrann toraidh, mar a leanas:
|
Prionnsabal obrach |
Ìre 1: Cuairtich a’ chrann cuir a-steach le 0 ceum -180 ceum, agus bidh am prìomh dhronnach a’ putadh a’ chrann toraidh airson a’ chiad chlàr-amais (leithid 90 ceum) → stad. Ìre 2: Bidh a ’chrann cuir a-steach a’ cuairteachadh 180 ceum -360 ceum, agus bidh an convex àrd-sgoile a ’putadh a’ chrann toraidh airson an dàrna clàr-amais (leithid 90 ceum) → stad. Rothaireachd: Gach uair a thionndaidheas an cas cuir a-steach aon uair, bidh an cas toraidh a’ crìochnachadh dà roinn agus dà stad innealachaidh. |
|
Prìomh phàirtean |
sa mhòr-chuid air a dhèanamh suas de ghiùlan rolair cam is snàthad. Is e an cam am prìomh phàirt, mar as trice cam siolandair no cam planar, agus tha an lùb contour aige air a dhealbhadh a rèir an lagh gluasad a tha a dhìth; Tha an giùlan rolair snàthad air a chuir a-steach air truinnsear clàr-amais a ’chrann toraidh, ann an conaltradh ris a’ phròifil cam. |
|
Pròiseas tar-chuir gluasad |
Nuair a bhios an cas cuir a-steach a ’draibheadh a’ chamara gus a thionndadh, bidh lùb contour a ’cham ag eadar-obrachadh leis a’ ghiùlan rolair snàthad. Taobh a-staigh raointean ceàrnach sònraichte de chuairteachadh cam, bidh am pròifil cam a’ stiùireadh giùlan rolair snàthad, ag adhbhrachadh gum bi an diosc clàr-amais agus an cas toraidh a’ cuairteachadh agus a’ coileanadh gluasad clàr-amais; Ann an raointean ceàrn eile, tha an giùlan rolair snàthad suidhichte ann an raon pàipearachd ìomhaigh a ’cham, agus tha a’ chrann toraidh fhathast na stad, a ’coileanadh stadan eadar-amail. Le bhith a’ dealbhadh gu mionaideach an lùb ìomhaigh cam, faodar smachd a chumail air ceàrn cuairteachaidh, ùine stad, agus àm tionndaidh a’ chrann toraidh gus coinneachadh ri riatanasan gluasad eadar-amail ann an diofar shuidheachaidhean tagraidh. |
|
Uidheam dearbhaidh mionaideachd |
Tha na giùlan rolair cam is snàthad air an giullachd agus air an cruinneachadh le mionaideachd àrd, agus tha am fuasgladh iomchaidh glè bheag. Faodar a mheas mar sgaoileadh gun bheàrn, a dh’ fhaodadh mearachdan gluasaid a lughdachadh gu h-èifeachdach. Aig an aon àm, faodaidh ioma-ghiùlan rolair snàthad fios a chuir chun chamara aig an aon àm, an luchd a cho-roinn, tuilleadh leasachaidh a dhèanamh air rèidh agus mionaideachd gluasad, agus comas a thoirt do shuidheachadh clàr-amais àrd- mionaideachd. San fharsaingeachd, faodaidh cruinneas clàr-amais ìre àrd a ruighinn, a choinnicheas ri riatanasan smachd suidheachadh mionaideach ann an cinneasachadh fèin-ghluasadach. |
|
Prionnsabal fèin-glasaidh |
Aig ìre stad a ’chrann toraidh, air sgàth feartan lùb ìomhaigh cam, bidh an giùlan rolair snàthad ann an suidheachadh sònraichte. Aig an àm seo, tha stiùireadh feachd a ’cham air giùlan rolair snàthad a’ toirt air feartan glasaidh fèin-ghluasadach a bhith aig a ’chrann toraidh, a dh’ fhaodas suidheachadh stad a chumail gu h-earbsach gun ghluasad air sgàth feachdan taobh a-muigh agus factaran eile, a ’dèanamh cinnteach à seasmhachd agus earbsachd an uidheamachd rè obrachadh. |
An seo Air an duilleag seo, bidh sinn a’ toirt a-steach DS Cam Indexers bho TallMan Robotics, a tha na phrìomh neach-dèanamh de Cam Indexer, chì thu duilleag dàta, dealbhan cinneasachaidh, vedios mar a leanas:
Cuideachd tha fàilte oirbh barrachd phròiseactan fhaicinn no tadhal air a’ ghailearaidh bhidio againn le Youtube: https://www.youtube.com/@tallmanrobotics
|
Modail |
45 DS |
60 DS |
63DS |
70DS |
80 DS |
83DS |
100 DS |
110 DS |
125 DS |
140 DS |
180 DS |
|
Cumhachd motair co-ionnan (KW) |
0.06/0.09 |
0.09/0.12 |
0.09/0.12 |
0.12/0.15 |
0.15/0.37 |
0.15/0.37 |
0.37/0.75 |
0.37/0.75 |
0.75/1.5 |
0.75/1.5 |
1.5/2.2 |
|
Luchd radial toraidh ceadaichte (kgf) |
80 |
180 |
180 |
220 |
220 |
330 |
400 |
500 |
600 |
730 |
1200 |
|
Toradh Axial Toradh ceadaichte (kgf) |
72.5 |
150 |
150 |
220 |
220 |
420 |
450 |
550 |
630 |
860 |
1500 |
|
Cruinneas clàr-amais (Arc sec) |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
±30 |
|
Cuideam (kg) |
7.0 |
13.0 |
15.0 |
18.0 |
32.0 |
26.5 |
50.0 |
65.0 |
75.0 |
90.0 |
220.0 |
|
Feumalachdan sònraichte airson Modail DS |
Cuir fad ris airson an t-seata cuir a-steach agus an t-seata toraidh |
||||||||||
|
Àireamhan Stèisean |
2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48 |
||||||||||
|
Surface stàladh |
VW 1-6 cur suas uachdar sam bith |
||||||||||
|
Luas an t-seata cuir a-steach (RPM) |
5 ~ 800 (Suas ri luchdachadh fìor) Bidh Pls ag innse ro-làimh ma chleachdas tu astar àrd |
||||||||||
|
Nota: Stiùir |
Tha 2-12 stèisean nan aon luaidhe R1 |
||||||||||
An coimeas ri seòrsachan eile de dh’ innealan gluasad eadar-amail, tha buannachdan aig DS Cam Indexer leithid fìor chruinneas, obrachadh rèidh, agus comas giùlain luchd làidir, mar a leanas:
|
Cruinneas clàr-amais àrd |
Bidh DS Cam Indexer a’ coileanadh fuadaichean gluasad glè bheag agus eadhon tar-chuir cha mhòr gun fhiosta tro cho-obrachadh àrd-chinnt eadar na giùlan rolair cam is snàthad. Tha an cruinneas clàr-amais mar as trice àrd, a’ ruighinn timcheall air ± 15 ’’ ~ 30 ’’, fhad ‘s a tha innealan gluasad eadar-amail traidiseanta leithid uidheamachdan ratchet le droch mhearachd gluasad mar thoradh air prionnsapalan structarail agus mearachdan saothrachaidh, fada nas ìsle na DS Cam Indexer. |
|
Seasmhachd obrachaidh math |
Tha an uidheamachd seo an urra ri lùb ìomhaigh cam gus an giùlan rolair snàthad a ghluasad gu gluasad, agus tha an fhorsa ag atharrachadh rè a ’ghluasaid gu ìre mhath seasmhach le glè bheag de bhuaidh agus crith. An coimeas ri sin, bidh an uidheamachd cuibhle groove a’ gineadh atharrachaidhean luathachaidh cudromach aig àm tòiseachaidh is dùnadh, a’ leantainn gu buaidh agus ga fhàgail mì-fhreagarrach airson gnìomhachd aig astar àrd. Faodar DS Cam Indexer a chleachdadh ann an diofar shuidheachaidhean leithid astaran àrd, meadhanach agus ìosal. |
|
Comas luchdaidh làidir- |
Mar as trice faodar DS Cam Indexer a dhealbhadh le ioma-ghiùlan rolair snàthad ann an conaltradh ris a ’cham, a dh’ fhaodas an luchd a cho-roinn gu h-èifeachdach agus mar sin seasamh ri luchdan mòra radial agus aiseach, a choinnicheas ri riatanasan tar-chuir torque mòr. Mar eisimpleir, tha an comas giùlain as àirde am measg uidheamachdan cam aig an inneal clàr-amais cam le uachdar lùbte. An coimeas ri uidheamachdan gèar neo-choileanta, faodaidh e seasamh ri luchdan nas motha aig an aon mheud. |
|
Suidheachadh glasaidh fèin-earbsach |
Rè ìre stad a ’chrann toraidh, cuiridh DS Cam Indexer, stèidhichte air feartan lùb ìomhaigh cam, an giùlan rolair snàthad ann an suidheachadh sònraichte gus fèin-ghlasadh a choileanadh, a dh’ fhaodas suidheachadh na stad a chumail gu h-earbsach gun ghluasad air sgàth feachdan bhon taobh a-muigh agus factaran eile. Ach, dh’ fhaodadh an uidheamachd gluasad eadar-amail a tha fo smachd giuthais buaidh a thoirt air seasmhachd an t-suidheachaidh air sgàth atharrachaidhean cuideam agus adhbharan eile, agus chan urrainn dha a leithid de ghnìomh glasaidh earbsach a thoirt seachad. |
|
Structar teann agus èifeachdach |
Tha structar iomlan teann aig DS Cam Indexer, meud beag, agus tha e a’ gabhail nas lugha de rùm. Faodaidh e gnìomh gluasad eadar-amail a choileanadh ann an àite cuibhrichte, ga dhèanamh furasta a chuir a-steach ann an grunn uidheamachd fèin-ghluasaid. Aig an aon àm, tha an èifeachdas tar-chuir àrd agus tha call lùtha beag. An coimeas ri cuid de dh’ innealan gluasad eadar-amail iom-fhillte, leithid uidheamachdan cam clàr-amais planaid, ged a tha àireamh clàr-amais mòr aig inneal clàr-amais planaid, tha an structar aige caran toinnte. Tha structar nas sìmplidh agus nas glaine aig DS Cam Indexer agus cumail suas nas fhasa fhad ‘s a nì e cinnteach coileanadh sònraichte. |
|
Riaghailtean gluasad sùbailte |
Le bhith a’ dealbhadh diofar chromagan ìomhaigh cam, faodaidh DS Cam Indexer grunn riaghailtean gluasad agus riatanasan clàr-amais a choileanadh, a dh’ fhaodar a ghnàthachadh a rèir feumalachdan tagraidh sònraichte. Ach, tha riaghailtean gluasad uidheamachdan ratchet gu ìre mhath stèidhichte agus mar as trice chan urrainn dhaibh ach cuairteachadh sìmplidh eadar-amail a choileanadh, le atharrachadh ceàrn cuibhrichte. |
Tha DS Cam Indexer air a chleachdadh gu farsaing ann an uidheamachd fèin-ghluasaid a dh’ fheumas smachd gluasad eadar-amail air sgàth cho mionaideach ‘s a tha e, àrd seasmhachd, agus comas luchdan làidir. Am measg nan suidheachaidhean cumanta tha na leanas:
|
Inneal Pacaidh agus Clò-bhualaidh |
Pacadh bìdh is dibhe |
Ann an loidhnichean lìonaidh fèin-ghluasadach, innealan capaidh, agus innealan labeling, bidh DS Cam Indexer a ’draibheadh criosan giùlain no clàran-tionndaidh gus gluasad eadar-amail a choileanadh, a’ cumail smachd ceart air suidheachadh shoithichean pacaidh (leithid botail, canaichean, agus bogsaichean pàipeir) gus dèanamh cinnteach gu bheil lìonadh, seulachadh, bileagan, agus pròiseasan eile air an crìochnachadh ann an staid statach, a’ seachnadh aodion stuthan no gluasad bileag. Mar eisimpleir, ann an loidhne cinneasachaidh botail uisge mèinnearach, faodar giùlan luath luath agus suidheachadh 300-500 botail gach mionaid a choileanadh. |
|
Uidheam clò-bhualaidh |
Ann an innealan clò-bhualaidh ioma-dathte agus innealan clò-bhualaidh leubail, bithear a’ cumail smachd air stadan eadar-amail den truinnsear clò-bhualaidh no an fho-strat tro ghluasad clàr-amais gus dèanamh cinnteach gun tèid ath-chlò-bhualadh ceart de dhiofar dhathan inc agus lughdaich claonadh clò-bhualaidh. |
|
|
Electronics agus 3C saothrachadh bathar |
Co-chruinneachadh Cho-phàirt |
Anns an loidhne cruinneachaidh fèin-ghluasadach de thoraidhean dealanach leithid fònaichean-làimhe agus coimpiutairean (leithid stàladh bataraidh, ceangal sgrion, agus innealan glasaidh sgriubha), bidh DS Cam Indexer a ’draibheadh clàr-tionndaidh ioma-stèisean gus a dhol tro phròiseasan cruinneachaidh eadar-dhealaichte, a’ dèanamh cinnteach à co-thaobhadh mionaideach de cho-phàirtean beaga (leithid sgoltagan agus luchd-ceangail) le cruinneas clàr-amais de ± 15-30 diogan. |
|
Dearbhadh agus Deasachadh |
Ann an innealan sgrùdaidh bùird PCB agus uidheamachd sgrìonaidh co-phàirtean dealanach, tha pìosan obrach air an suidheachadh fo lionsan sgrùdaidh lèirsinneach no dòighean seòrsachaidh tro ghluasad eadar-amail, a’ dèanamh cinnteach gu bheil gnìomhan lorg no rèiteach air an crìochnachadh ann an staid pàipearachd agus a’ leasachadh cruinneas. |
|
|
Innealan meidigeach agus uidheamachd cungaidh-leigheis |
Riochdachadh dhrogaichean |
Ann an innealan lìonadh capsal, preas clàr tablet, agus loidhnichean lìonadh botal penicillin, bidh DS Cam Indexer a ’cumail smachd air cuairteachadh eadar-amail a’ chlàr-tionndaidh molltair gus cearcall fèin-ghluasadach de “biadhadh inneal-sgaoilidh cumadh”, a’ coinneachadh ri riatanasan teann gnìomhachas cungaidh-leigheis airson cruinneas agus glainead, agus a’ seachnadh truailleadh dhrogaichean no mearachdan dòs. |
|
Co-chruinneachadh uidheamachd meidigeach |
Air a chleachdadh air loidhne cruinneachaidh innealan meidigeach leithid steallairean agus seataichean infusion gus smachd a chumail air giùlan ceum air cheum agus suidheachadh phàirtean, a’ dèanamh cinnteach gu bheil pàirtean mionaideachd àrd leithid ròin is snàthadan air an cruinneachadh gu ceart. |
|
|
Co-chruinneachadh agus giollachd pàirtean càr |
Pròiseas Co-phàirtean |
Anns an uidheamachd giullachd airson giùlan chàraichean, gèaraichean, badan breic, agus co-phàirtean eile (leithid innealan drileadh ioma-stèisean, bleith), tha an clàr-obrach rothlach air a stiùireadh gus clàr-amais eadar-amail a choileanadh den obair-obrach, a ’co-thaobhadh diofar uachdar no suidheachadh tuill leis an inneal ann an òrdugh, a’ crìochnachadh giollachd leantainneach ioma-phròiseas, agus a ’leasachadh èifeachdas toraidh. |
|
Co-chruinneachadh fèin-ghluasadach |
Air an loidhne cruinneachaidh de phannalan ionnstramaidean fèin-ghluasadach agus luchd-ceangail uèirleas, tha pìosan obrach air an lìbhrigeadh gu ceart gu teannachadh, tàthadh, deuchainn agus ionadan-obrach eile tro ghluasad eadar-amail, a ’coinneachadh ris an ìre rothaireachd àrd (60 tursan sa mhionaid) agus riatanasan seasmhachd àrd saothrachadh chàraichean. |
|
|
Inneal gnìomhachas aotrom agus cinneasachadh feumalachdan làitheil |
Saothrachadh innealan dachaigh |
Air a chleachdadh anns an loidhne cruinneachaidh de cho-phàirtean leithid drumaichean inneal nigheadaireachd agus lùdagan dorais fuarachaidh gus smachd a chumail air gluasad ceum air cheum de phìosan obrach, agus co-obrachadh le innealan-fuadain no gàirdeanan robotach fèin-ghluasadach gus obair riveting, tàthadh is eile a chrìochnachadh. |
|
Làimhseachadh feumalachdan làitheil |
Anns na loidhnichean cinneasachaidh de luchd-solais, caiptean botal cosmaigeach, agus pàirtean dèideagan, tha an clàr-tionndaidh dràibhidh a’ toirt a-mach atharrachadh pìosan obrach eadar cumadh stealladh, dathadh, co-chruinneachadh agus pròiseasan eile, a’ cothromachadh èifeachdas agus cruinneas. |
|
|
Logistics agus siostam seòrsachaidh |
Uidheam seòrsachaidh àrd-astar |
Ann an loidhnichean seòrsachaidh luath agus innealan seòrsachaidh parsailean e-malairt, bidh DS Cam Indexer a’ cumail smachd air cuairteachadh eadar-amail a’ chlàr-tionndaidh seòrsachaidh, agus ag obair le sganair còd-bàr agus inneal slat-puist gus pacaidean a ghluasad gu ceart bho dhiofar chinn-uidhe gu seanalan co-fhreagarrach, ag atharrachadh gu bhith a’ rèiteach leasachadh èifeachdais de mhìltean de nithean san uair. |
Is e prìomh riatanas nan suidheachaidhean tagraidh sin am measgachadh de ghluasad àrd mionaideachd agus suidheachadh mionaideach, agus tha DS Cam Indexer ag atharrachadh gu foirfe a rèir riatanasan “àrd-èifeachdas, seasmhachd, agus mionaideachd” ann an cinneasachadh fèin-ghluasadach tron fhighe fuaigheil eadar giùlan rolair cam is snàthad, structar àrd rigidity, agus feartan glasaidh fèin--, a’ tighinn gu bhith na phrìomh phàirt de fheartan smachd in-ghabhail.
Tha DS Cam Indexer, leis an dealbhadh dà-stad aige, a’ cumail suas na buannachdan àrd-sheasmhachd agus neoni backlash an roinneadh cam fhad ‘s a tha e cha mhòr a’ dùblachadh a èifeachdais, ga fhàgail na dheagh roghainn airson uidheamachd fèin-ghluasaid aig astar àrd. Nuair a thathar a’ taghadh, bu chòir aire shònraichte a thoirt do chuairteachadh ceàrnan clàr-amais agus comas luchdan fiùghantach, agus bu chòir prìomhachas a thoirt do bhith a’ taghadh an sgeama cam lùbte (astar àrd-) no cam siolandair (trom{3}}dleastanas).
